Selam! CNC frezeleme işinde bir tedarikçi olarak bana sık sık CNC frezelemede işleme süresinin nasıl hesaplanacağıyla ilgili sorular soruluyor. İster temelleri anlamaya çalışan bir acemi olun ister süreçlerinizi optimize etmek isteyen deneyimli bir profesyonel olun, bu çok önemli bir husustur. Öyleyse hemen dalalım ve adım adım inceleyelim.
Temelleri Anlamak
Öncelikle CNC frezeleme nedir? Freze makinelerinin çalışmasını otomatikleştirmek için bilgisayar sayısal kontrolünü (CNC) kullanan bir üretim sürecidir. Bu makineler, iş parçasından malzemeyi çıkarmak ve özel şekilli parçalar oluşturmak için döner kesiciler kullanır. Geniş bir yelpazede sunuyoruzCNC Freze ParçalarıBasitten son derece karmaşık tasarımlara kadar.
CNC frezelemede işleme süresi esas olarak kesici takımın iş parçasından gerekli miktarda malzemeyi çıkarması için geçen süredir. İş parçasının malzemesi, kesici takımın tipi, kesme parametreleri ve parçanın karmaşıklığı gibi çeşitli faktörlere bağlıdır.
İşleme Süresini Etkileyen Faktörler
İş Parçası Malzemesi
Farklı malzemeler farklı sertlik ve işlenebilirliğe sahiptir. Örneğin alüminyum nispeten yumuşaktır ve işlenmesi kolaydır, bu nedenle işleme süresi paslanmaz çelik veya titanyum gibi daha sert malzemelerle karşılaştırıldığında daha kısa olacaktır. Daha yumuşak malzemelerle çalışırken kesici takım daha hızlı hareket edebilir ve malzemeyi daha verimli bir şekilde kaldırabilir. Öte yandan, daha sert malzemeler, takımın aşınmasını önlemek ve iyi bir yüzey kalitesi sağlamak için daha yavaş kesme hızları ve daha düşük ilerleme hızları gerektirir.
Kesici Takım
Kesici takımın tipi, boyutu ve geometrisi de önemli bir rol oynar. Daha büyük çaplı bir alet, tek geçişte daha fazla malzeme kaldırabilir ancak daha fazla güç gerektirebilir ve karmaşık ayrıntılar için uygun olmayabilir. Farklı kanal sayılarına veya kaplamalara sahip parmak frezeler gibi özel kesici takımlar da işleme süresini etkileyebilir. Örneğin, yüksek performanslı kaplamaya sahip bir takım, daha yüksek kesme hızlarına dayanabilir ve genel işleme süresini kısaltabilir.
Kesim Parametreleri
Üç ana kesme parametresi vardır: kesme hızı (Vc), ilerleme hızı (f) ve kesme derinliği (ap).
- Kesme Hızı (Vc): Takımın kesici kenarının iş parçasına göre hareket etme hızıdır. Genellikle dakika başına metre (m/dak) cinsinden ölçülür. Daha yüksek kesme hızı genellikle daha hızlı talaş kaldırma anlamına gelir ancak aynı zamanda üretilen ısıyı da artırır ve takımın daha hızlı aşınmasına neden olabilir. İş parçası malzemesine ve kesici takıma göre doğru dengeyi bulmanız gerekir.
- İlerleme Hızı (f): İlerleme hızı, takımın devir başına veya kesici diş başına iş parçasına doğru ilerlediği mesafedir. Devir başına milimetre (mm/r) veya diş başına milimetre (mm/z) cinsinden ölçülür. Daha yüksek ilerleme hızı, belirli bir sürede daha fazla malzemenin çıkarılması anlamına gelir ancak bu aynı zamanda parçanın yüzey kalitesini de etkileyebilir.
- Kesme Derinliği (ap): Bu, aletin bir geçişinde kaldırılan malzeme tabakasının kalınlığıdır. Daha büyük bir kesme derinliği gerekli paso sayısını azaltabilir ancak aynı zamanda kesme kuvvetini de arttırır ve tezgahtan daha fazla güç alınmasını gerektirebilir.
Parça Karmaşıklığı
Parçanın şekli ve tasarımının işleme süresi üzerinde büyük etkisi vardır. Blok şeklindeki basit bir parçanın işlenmesi, karmaşık eğrilere, deliklere ve ceplere sahip bir parçaya kıyasla daha az zaman alacaktır. Karmaşık parçalar genellikle daha fazla takım değişikliği ve kesici takımın daha hassas hareketleri gerektirir; bunların tümü işleme süresini artırır.
İşleme Süresinin Hesaplanması
Düz - Çizgi Kesim
Düz hatlı kesme operasyonları için işleme süresi (Tm) aşağıdaki formül kullanılarak hesaplanabilir:
[Tm=\frac{L}{f\times n}]
burada (L) kesimin uzunluğu (mm olarak), (f) ilerleme hızıdır (mm/r olarak) ve (n) iş mili hızıdır (dakika başına devir olarak, rpm).
Diyelim ki 100 mm uzunluğunda, ilerleme hızı 0,2 mm/dev ve iş mili hızı 1000 rpm olan düz bir çizgiyi kesiyorsunuz.
[Tm=\frac{100}{0,2\times1000}= 0,5\space dk.]
Cep Frezeleme
Bir cebi frezelerken cebin alanını ve takımın her geçişi arasındaki adım adım mesafeyi dikkate almanız gerekir. Adım atma, takımın bitişik geçişler arasında yanal olarak hareket ettiği mesafedir.
Öncelikle cebin genişliğini kaplamak için gereken geçiş sayısını ((N)) hesaplayın:
[N=\frac{W}{S}]
burada (W) cebin genişliğidir (mm olarak) ve (S) adım atma mesafesidir (mm olarak).
Daha sonra tüm geçişlerin toplam uzunluğunu hesaplayın ((L_{total})):
[L_{toplam}=N\çarp L]
burada (L) cebin uzunluğudur (mm cinsinden).
Son olarak, düz çizgi kesme formülünü kullanarak işleme süresini hesaplayın:
[Tm=\frac{L_{toplam}}{f\times n}]
Gelişmiş Hususlar
Araç Değişiklikleri
Gerçek dünyadaki CNC frezelemede takım değişiklikleri kaçınılmazdır. Her takım değişimi zaman alır ve bu sürenin genel işleme süresine dahil edilmesi gerekir. Takım değiştirme süresi, iş milini durdurma, takım magazini hareket ettirme, yeni takımı yerleştirme ve iş milini yeniden başlatma süresini içerir. Ortalama olarak bir takım değişimi, tezgaha ve takım magazininin karmaşıklığına bağlı olarak birkaç saniyeden bir dakikaya kadar veya daha fazla sürebilir.
Makine Hızlanması ve Yavaşlaması
CNC makinesi her zaman sabit bir hızda hareket etmez. Bir hareketi başlatırken ve durdururken hızlanması ve yavaşlaması gerekir. Bu hızlanma ve yavaşlama süreleri, özellikle çok sayıda kısa hareketi olan parçalar için artabilir. Modern CNC makineleri, genel işleme süresini azaltmak için bu hareketleri optimize edebilen gelişmiş kontrol sistemlerine sahiptir.
İşleme Süresini Optimize Etme
Süreç Planlama
Doğru proses planlaması, işleme süresini azaltmanın anahtarıdır. Buna doğru kesici takımların seçilmesi, optimum kesme parametrelerinin belirlenmesi ve takım yollarının en verimli şekilde planlanması da dahildir. Örneğin benzer işlemleri bir arada gruplamak takım değişikliği sayısını azaltabilir.
Yüksek Hızlı İşleme Kullanma
Yüksek hızlı işleme (HSM), malzemeyi hızlı bir şekilde çıkarmak için yüksek kesme hızları ve ilerleme hızlarının kullanılmasını içerir. Özel kesici takımlar ve makineler gerektirir, ancak özellikle daha yumuşak malzemelerden yapılmış parçalar için işleme süresini önemli ölçüde azaltabilir.
Otomasyon
CNC frezeleme işleminin otomatikleştirilmesi de zamandan tasarruf sağlayabilir. Bu, iş parçalarını taşımak için robotik yükleyicilerin ve boşaltıcıların kullanılmasını veya takım değişiklikleri arasındaki süreyi azaltmak için otomatik takım değiştiricilerin kullanılmasını içerebilir.
Çözüm

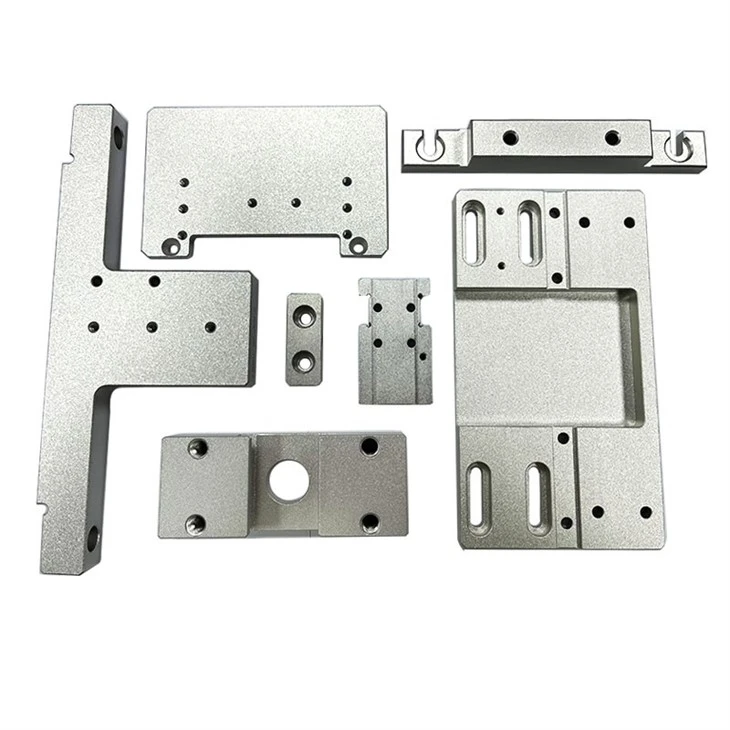

CNC frezelemede işleme süresinin hesaplanması karmaşık ama önemli bir iştir. İşleme süresini etkileyen faktörleri anlayarak ve doğru formül ve teknikleri kullanarak bir iş için gereken süreyi doğru bir şekilde tahmin edebilirsiniz. Şirketimizde, biz uzmanız4 Eksen Cnc Freze Parçaları ÜreticisiVe5 Eksen Cnc Freze Parçaları Üreticisi. İşleme süreçlerimizi optimize etmek ve yüksek kaliteli parçaları zamanında sağlamak için en son teknolojiyi ve en iyi uygulamaları kullanıyoruz.
CNC frezeleme parçaları pazarındaysanız fiyat teklifi almak için bizimle iletişime geçmekten çekinmeyin. Projenizi tartışmaktan ve ihtiyaçlarınız için en iyi çözümleri bulmaktan her zaman mutluluk duyarız.
